兩條電線要怎麼接在一起

規則從「避免連接」開始

導線之連接及處理那一條的第一款只有八個字：導線應儘量避免連接用戶用電設備裝置規則第 24 條第三款。

理由很直接：每一個接點都是電阻、發熱與氧化的起點，也是機械強度的弱點。一條從配電箱直達出線口的完整導線，可靠度永遠高於中間接過一次的。

所以現場看到很多接點，本身就是一個訊號——通常代表配線被改過、延長過，或原本的設計長度不夠。

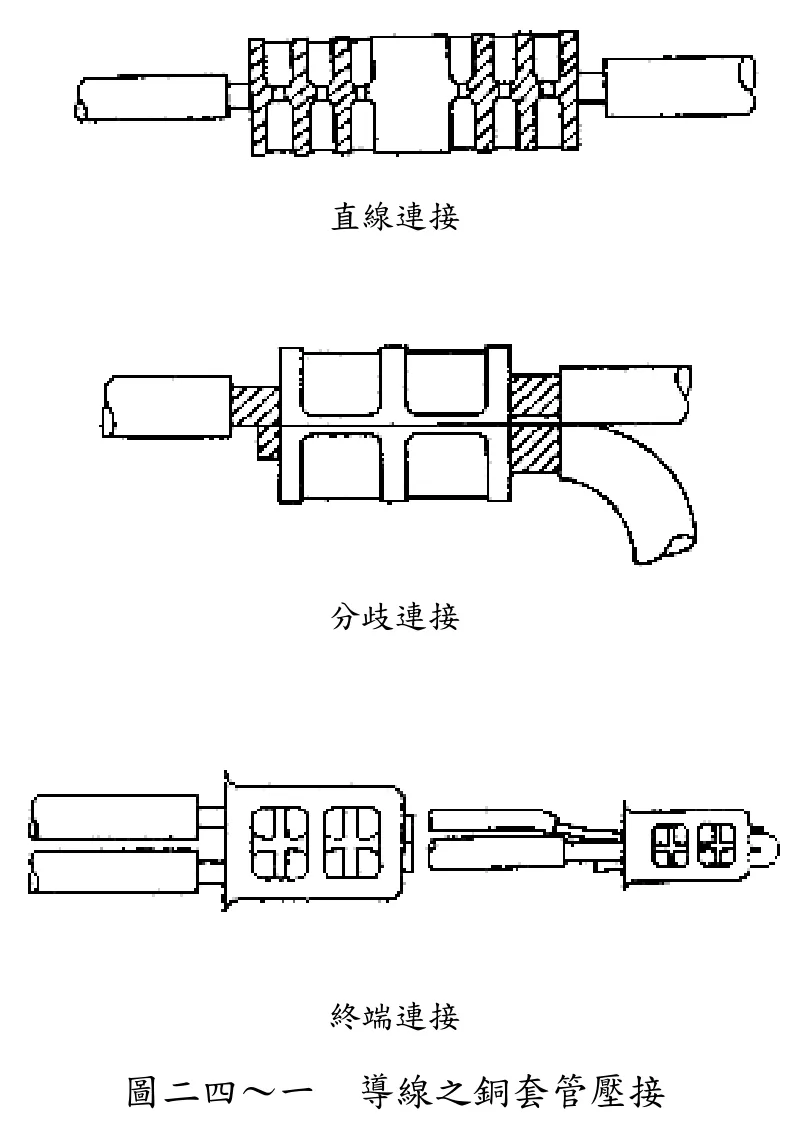

第一順位是壓接。這件事在下一篇單獨談。

很多人以為「絞一絞再纏膠帶」是自由發揮的空間。規則的立場相反：不採用壓接、銅銲或壓力接頭時，應按指定的方法連接，且該連接部分應加銲錫 用戶用電設備裝置規則第 24 條第四款、第七款。

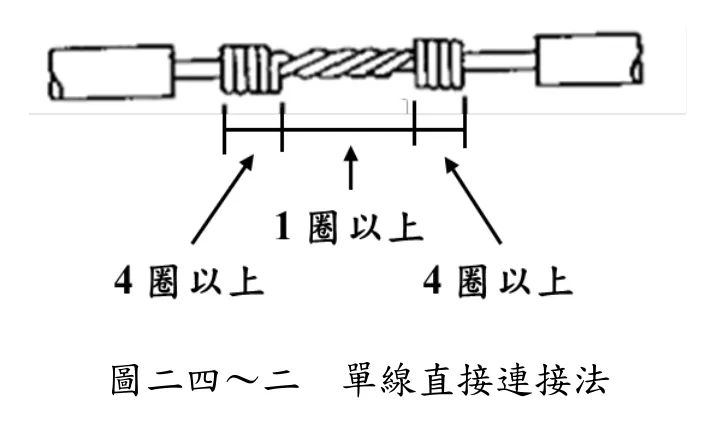

而「指定的方法」是九張附圖，分成直線、分歧、終端三類，單線與絞線各有各的畫法。

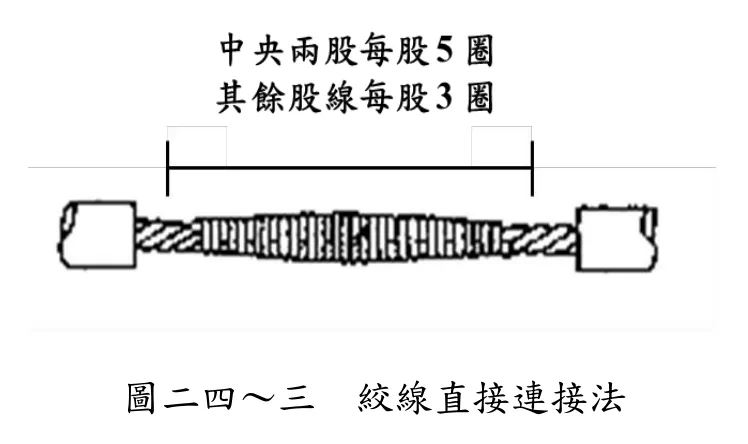

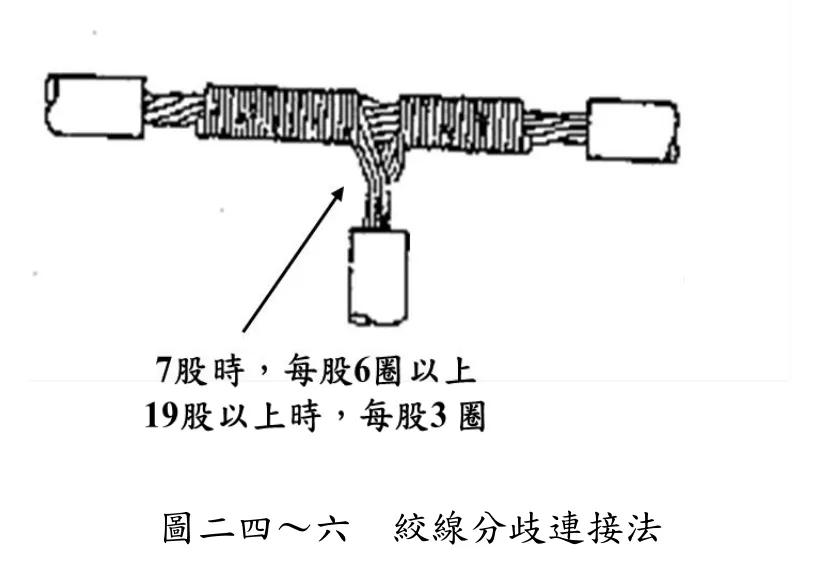

絞線的做法還有額外的細節：七股絞線先剪去中心的一股、十九股先剪去中心七股、三十七股先剪去中心十九股，再連接用戶用電設備裝置規則第 24 條第四款、第七款。這是為了讓接合後的外徑與原導線相當，不會鼓成一個瘤。

所以「絞一絞纏膠帶」漏掉的是兩件事：指定的纏繞方式，以及銲錫。少了銲錫，接觸面就只剩機械壓力，而機械壓力會隨溫度循環鬆弛。

壓接讓兩段導體被擠成一體，接觸面連續且氣密；絞接的接觸只發生在股線交叉的少數點上，縫隙會進入空氣與水氣，氧化後電阻上升、開始發熱。示意圖，本站自繪。

連接處的絕緣不得小於導線本身的絕緣強度；PVC 絕緣導線應採用 PVC 絕緣膠帶纏繞裸露部分，就膠帶寬度二分之一重疊交互纏繞，並掩護原導線的絕緣外皮 15 毫米以上 用戶用電設備裝置規則第 24 條第四款、第七款。

「二分之一重疊」的意思是每一圈蓋住前一圈的一半，所以走完一趟自然形成兩層厚度。這不是講究，是絕緣厚度的計算方式。

裝設 8 平方毫米以上的絞線於開關時，應將線頭銲接於銅接頭中或用銅接頭壓接；開關本身附有銅接頭者除外用戶用電設備裝置規則第 24 條第八款。

原因是絞線由很多股細線組成。直接壓在螺絲端子下面時，螺絲只壓到最上面幾股，其餘的股線接觸不良；而且長期振動與熱循環會讓股線逐漸鬆散、跑出端子。線徑越大，這個問題越嚴重。

導線在導線管或密閉式導線槽內不得連接用戶用電設備裝置規則第 24 條第九款。

這一條的理由是可維護性：接點是最可能出問題的地方，所以它必須是可以檢查、可以量測、可以更換的。埋在管子裡的接點三樣都做不到，而且它發熱時沒有人看得見。

接點應該出現在接線盒、出線盒、拉線盒這些地方—— 它們的存在就是為了容納接點用戶用電設備裝置規則第 6 條。

銅與鋁的異質導體不得在同一端子或連接接頭互相混接，除非採用經檢驗通過的專用銅鋁合金接頭用戶用電設備裝置規則第 23 條。

兩個原因疊在一起：熱膨脹係數不同，溫度循環時接觸面會逐漸鬆動；而且銅與鋁接觸會形成原電池，在有水氣的環境下加速腐蝕。結果是接觸電阻慢慢上升，發熱，再加速劣化——一個會自己惡化的循環。

同一條裡還有一個容易被忽略的要求：與導線安培容量有關的溫度額定，應以配電裝置、用電器具的接線端子、導線、導線管中最低者為準用戶用電設備裝置規則第 23 條。用了 90 °C 的耐熱導線，但端子只有 60 °C 額定的話，整條線只能按 60 °C 算。

第一題的答案如果是「管子裡」，後面四題就不必問了—— 那個接點本身就不該存在用戶用電設備裝置規則第 24 條第九款。

附圖取自現行規則的條文附件，屬於命令的一部分。規則允許「具同等效果之接續裝置或方法」用戶用電設備裝置規則第 24 條第三款，所以符合國家標準的接線端子、彈簧式或槓桿式連接器是否適用，要看該產品的檢驗與適用範圍，本篇未逐項評估。
